測量對象：
1.各種成型零件如樣板、樣板車刀、沖模和凸輪的形狀；2.螺紋塞規、絲杠和蝸桿等外螺紋的中徑、大徑、小徑、螺距、牙型半角；3.齒輪滾刀的導程、齒形和牙型角；4.鉆?；蚩装迳峡椎奈恢枚龋I槽的對稱度等形位誤差。
技術參數：

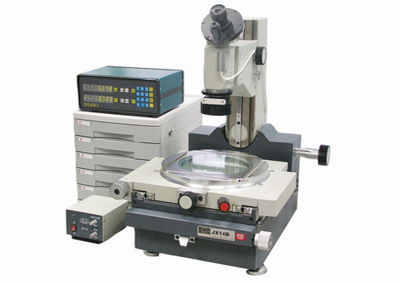

型號 JX14B1 X、Y測量行程 150×75 X、Y分辨率 0.001 物鏡放大倍率 1× 3× 5× 總放大率 10× 30× 50× 工作距離 79 69 49 物方距離 φ 20 φ 6.7 φ 4 準確度 (2+L/50)μm 主顯微鏡傾斜 ±12° 圓工作臺直徑 φ 190(玻璃)
φ 280(金屬)頂針架最大夾持
直徑和長度φ 70，長190 外形尺寸 720×460×600 重量kg ≈100
儀器特點：
1.JX14B1采用光電數顯技術，以精密光柵尺作為XY軸測量元件，以編碼器作為旋轉工作臺的測量元件，實現了長度、角度全數字顯示，讀數直觀，檢測方便。2.主顯微鏡配有多種目鏡和物鏡，視場范圍大，成像清晰。3.主顯微鏡可左右偏擺，適用于螺旋狀零件的測量。4.透射、反射照明均采用LED發光管照明，發熱量低，壽命長。5.具有快速移動和微動裝置，并可迅速切換。6.帶有頂針架，可測量軸類零件。上一篇：小型工具顯微鏡下一篇：圖像處理大型工具顯微鏡
