測量對象：
1.在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；2.在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；3.在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；4.在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；5.在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓；6.在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。
技術參數：
型號 CPJ-3015CZ CPJ-3020CZ CPJ-3025CZ X軸坐標行程 (mm) 150 200 250 Y軸坐標行程 (mm) 100 100 150 金屬臺面尺寸 (mm) 354×228 404×228 450×280 玻璃臺面尺寸 (mm) 210×160 260×160 306×196 X、Y軸坐標分辨力 (μm) 0.5 示值誤差 (mm) E1XY=(2.5+L/100)
Z軸坐標行程 (mm) 100 儀器重量 (kg) 170 175 180 外形尺寸 780×810×1120 780×810×1120 780×810×1120 投影屏 尺寸 (mm) Ф 312，使用范圍>Ф300（刻有米字線） 旋轉范圍 0~360° 旋轉分辨力 1' or 0.01° 物鏡 放大倍數 10× (選) 20× (選) 50× (選) 100× (選) 物方視場 (mm) Ф30 Ф15 Ф6 Ф3 工作距離 (mm) 77.7 44.3 38.4 25.3 測量最大高度 (mm) 90 90 90 90 儀器電源: AC 100-240V 50/60Hz，總功率: 400W
儀器特點：

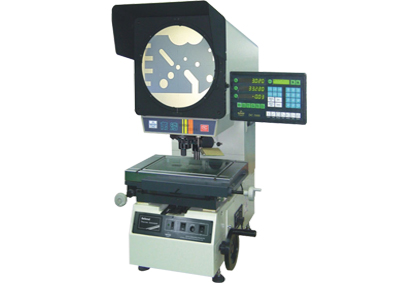

1.CPJ-3000CZ系列數字式測量投影儀整機質量?jī)?yōu)良，性能穩定；2.儀器配有腳踏開關和多功能數據處理表DC-3000，數據輸出和采樣十分方便，使測量更快捷，效率更高；
3.儀器配有物鏡旋轉盤，可同時配備三個物鏡，在不同放大倍率工作時，只須旋轉轉盤即可，不需要再單獨更換物鏡，操作更加方便簡單；4.儀器調焦由投影筒升降實現，行程大，穩定性好；5.工作臺不升降，增強了穩定性，測量范圍大，精度高。上一篇：高精度投影儀
