測量對象：
1.在汽車制造業，檢測各種傳動軸、支承軸、電機軸承、內部鍛造品、閥門、剎車片、管狀零件、轉向器、油嘴等工件的尺寸；2.在電子行業，檢測各種電子連接器、電路板、手機外殼、手機按鍵、視頻頭、排插座、燈源等零件輪廓和孔位尺寸；3.在塑料橡膠業，檢測各種橡膠圈、橡膠棒、橡膠輥等塑料制品的參數；在機械制造業，檢測各種螺紋、螺絲、電機葉片、齒輪、機床刀具等產品的各種形狀尺寸；4.在鐘表行業，檢測各種表內軸承、齒輪、機芯、指針等零件的尺寸和外形輪廓；5.在航空航天業，檢測各種飛機葉輪、葉片、電控工件、發動機軸承等輪廓尺寸。
技術參數：型號 反像型
正像型CPJ-3007
CPJ-3007ZCPJ-3010
CPJ-3010ZCPJ-3015
CPJ-3015ZX軸坐標行程 (mm) 75 100 150 Y軸坐標行程 (mm) 50 50 50 金屬臺面尺寸 (mm) 260×152 306×152 340×152 玻璃臺面尺寸 (mm) 125×100 175×100 196×96 X、Y軸坐標分辨力 (μm) 0.5 示值誤差 (mm) E1XY=(2.5+L/100)
E1XY=(2.5+L/75) E1XY=(3+L/50) Z軸坐標行程 (mm) 90 (調焦) 儀器重量 (kg) 120 125 130 外形尺寸 (mm) 770×550×1100 770×550×1100 770×550×1100 投影屏 尺寸 (mm) Ф 312，使用范圍>Ф300（刻有米字線） 旋轉范圍 0~360° 旋轉分辨力 1' 或 0.01° 物鏡 放大倍數 10× (選) 20× (選) 50× (選) 100× (選) 物方視場 (mm) Ф30 Ф15 Ф6 Ф3 工作距離 (mm) 77.7 44.3 38.4 25.3 測量最大高度 (mm) 80 80 80 80 儀器電源: AC 100-240V 50/60Hz，總功率: 400W
儀器特點：

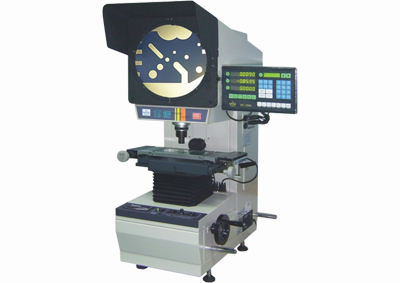

CPJ-3000/3000Z系列數字式測量投影儀結構緊湊，外形簡潔美觀，經濟實用，可靠性好，它能夠高效的對工件進行直接測量和比較測量，例如：沖壓件、齒輪、螺紋、刀具等。在機械制造、電子、模具、儀器儀表和鐘表等行業都得到了廣泛的應用。
